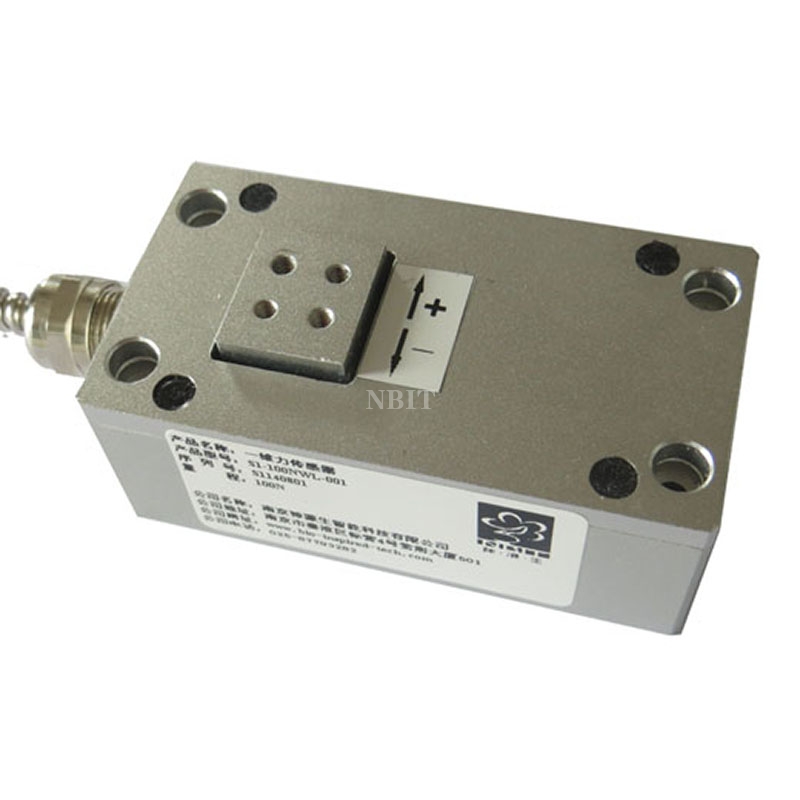

剪切力传感器的校准是确保其测量准确性和可靠性的重要环节,通常需要以下步骤:
准备工作
选择标准砝码:根据剪切力传感器的测量范围,选择合适精度等级的标准砝码。标准砝码的质量应涵盖传感器的整个测量范围,且至少包括几个关键校准点,如零点、满量程的20%、50%、80%和100%等。例如,对于测量范围为0-1000N的剪切力传感器,可以选择100N、200N、500N、800N和1000N的标准砝码。
准备校准设备:需要一台高精度的力校准装置,如材料试验机或专门的力校准台。该装置应能够准确施加已知的力,并具有良好的稳定性和精度。同时,准备好连接传感器和校准装置的夹具,确保传感器能够正确安装并承受剪切力。
检查传感器:在校准前,检查剪切力传感器的外观是否有损坏、变形或松动等情况。确保传感器的连接线缆完好无损,插头插座接触良好。使用万用表等工具检查传感器的电气性能,如电阻值是否在规定范围内,以初步判断传感器是否正常工作。
校准步骤
安装传感器:将剪切力传感器牢固地安装在力校准装置的夹具上,确保传感器的受力方向与校准装置施加力的方向一致,且安装位置准确无误。安装过程中要注意避免对传感器造成额外的应力或损伤。
连接测量仪器:将传感器与相应的测量仪器(如数据采集仪、放大器等)连接好,确保连接正确且信号传输稳定。打开测量仪器,进行预热和初始化设置,使其达到稳定的工作状态。
清零与初始测量:在未施加任何外力的情况下,对测量仪器进行清零操作,以消除传感器的初始偏差和零点漂移。然后记录此时测量仪器显示的初始值,该值应接近零。
施加标准力:按照从小到大的顺序,依次将标准砝码放置在力校准装置上,通过校准装置对传感器施加已知的剪切力。在施加每个标准力时,要确保力的施加过程平稳、缓慢,避免冲击力的产生。待传感器的输出稳定后,记录测量仪器显示的相应数值。
绘制校准曲线:以施加的标准力为横坐标,以传感器的测量值为纵坐标,在坐标纸上或通过计算机软件绘制校准曲线。校准曲线应是一条近似直线,若曲线存在明显的非线性或偏差,则需要对传感器进行进一步的检查和调整。
计算误差与精度:根据校准曲线,计算传感器在各个校准点的测量误差。测量误差的计算公式为:误差 = (测量值 - 标准值)/ 标准值 × 100%。同时,根据误差计算结果评估传感器的精度是否满足使用要求。一般来说,剪切力传感器的精度应在其规定的误差范围内,如 ±1% 或 ±2% 等。
校准后的验证与记录
验证校准结果:在完成校准后,可以选择几个未在校准点上的力值进行验证测量。将实际测量值与根据校准曲线预测的值进行比较,验证传感器在整个测量范围内的准确性。若验证结果偏差较大,则需要重新检查校准过程或对传感器进行维修调整。
记录校准信息:详细记录校准过程中的所有信息,包括校准日期、校准人员、使用的标准砝码和校准设备、传感器的型号和编号、各个校准点的测量值和误差等。这些记录将作为传感器校准的依据和追溯文件,有助于后续的质量控制和设备维护。
校准过程需要严格按照相关标准和操作规程进行,以确保剪切力传感器的测量精度和可靠性满足实际应用的要求。
